Heidelberg SX52
Replacement cylinder jackets for Heidelberg Speedmaster SX52 presses.
LMC Jackets provide a high-quality alternative to Heidelberg PerfectJacket, PerfectJacket Plus and OEM transfer cylinder jackets.
10th gen coating • International supply • Technical support • Impression guarantee
Jackets for Heidelberg SX52
LMC Jackets are available for the two key jacket types on your press:
Impression cylinder jackets
Alternatives to Heidelberg PerfectJacket or PerfectJacket Plus used on impression cylinders on perfecting configurations.
Transfer cylinder jackets
Replacement for the SX52 TransferJacket or TransferJacket Blue, including HDM: G6.215.105N and G2.215.105N
Heidelberg SX52 Impression Cylinder Jackets
LMC Impression Jackets available for the following Heidelberg specifications to replace PerfectJacket and PerfectJacket Plus on Speedmaster SX52.
| LMC Code | Press Model | Thickness (μm) | OEM Reference |
|---|---|---|---|
| H52 300 | Heidelberg SX52 | 296-300 | G2.581.184N, G2.581.194N |
| H52 305 | Heidelberg SX52 | 301-305 | G2.581.185N, G2.581.195N |
| H52 310 | Heidelberg SX52 | 306-310 | G2.581.186N, G2.581.196N |
| H52 315 | Heidelberg SX52 | 311-315 | G2.581.187N, G2.581.197N |
How to Identify the Correct Jacket for Heidelberg SX52
When replacing perfecting jackets on a Heidelberg SX52, the press parts list will usually show the required replacements under the references G2.581.183 or G2.581.193
These act as umbrella references covering the different jacket thicknesses listed above. The correct thickness depends on the profile of each printing unit.
The easiest way to identify the jacket currently fitted is to check the etched information on the existing jacket. Clean the area between the grippers on the drive-side lead edge to reveal the jacket specification.
Can’t make sense of what you find? Send us the reference or a clear photograph of the etching and we can help identify the correct LMC replacement.

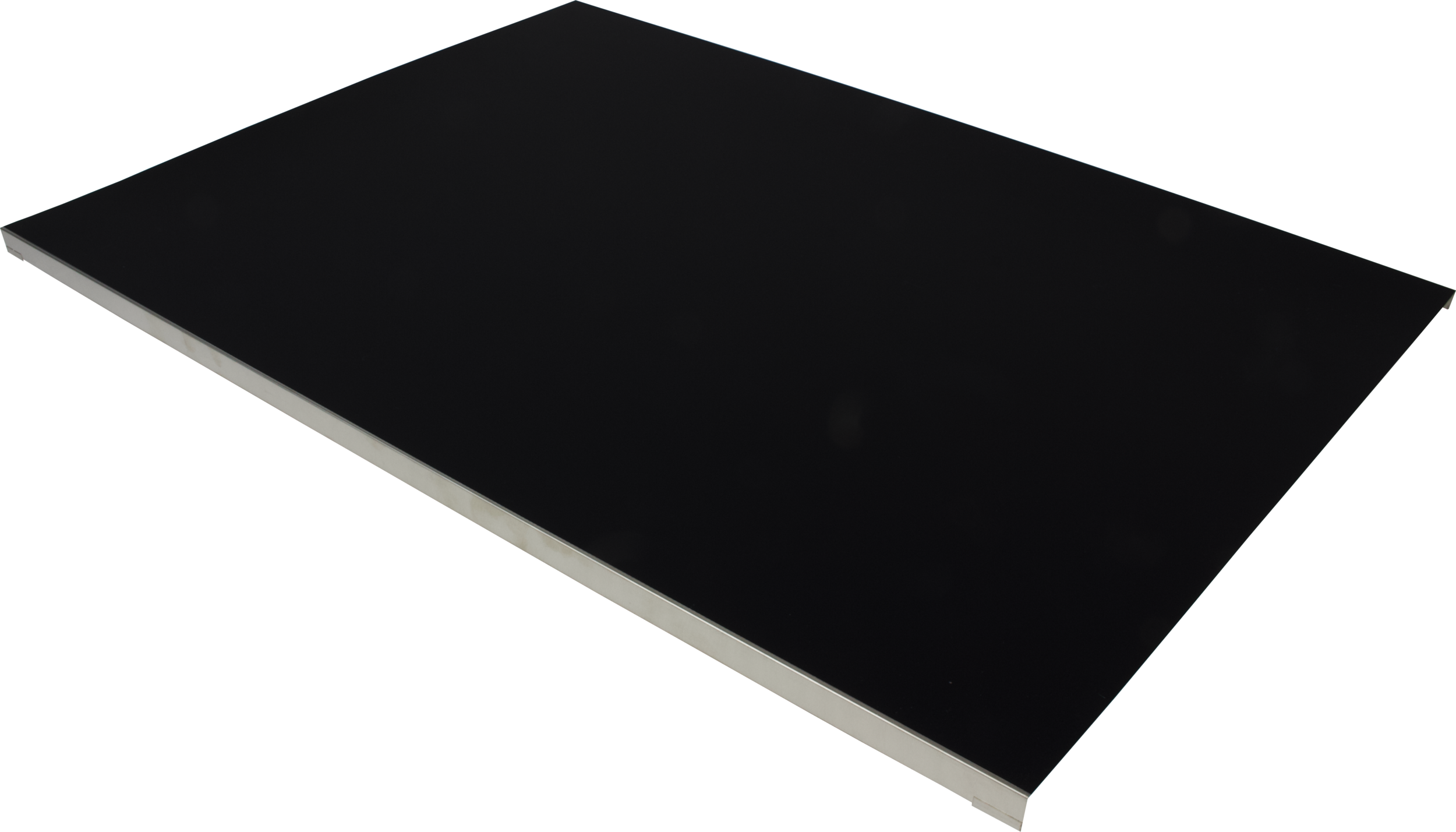

Heidelberg SX52 Transfer Cylinder Jackets
Alternative to: G6.215.105 and G2.215.105
LMC Jackets available for the following Heidelberg specifications to replace Heidelberg TransferJacket, TransferJacket Blue, and other after market parts on Speedmaster SX52.
| Specification | Transfer Jacket |
|---|---|
| Press | Heidelberg SX52 |
| Jacket Type | Transfer cylinder jacket (U1 - Adjustable cylinder) |
| LMC Jacket | LMC-SX52T |
| Heidelberg Ref | G6.215.105N |
| Overall Thickness | 0.295-0.300mm |
| Specification | Transfer Jacket |
|---|---|
| Press | Heidelberg SX52 |
| Jacket Type | Transfer cylinder jacket (U3, U2 after perfecting) |
| LMC Jacket | LMC-H52T |
| Heidelberg Ref | G2.215.105N / G2.215.105S |
| Overall Thickness | 0.295-0.300mm |
